一.技術性能、工藝水平
本產品適用于配電網或工業裝置中固定安裝敷設。工藝成熟，產品工藝制造適用于各種環境及要求下場合使用。
1. 依據標準：GB/T12706-2008和GB/T19666-2005。
2. 型號：WDZA-YJY等。
3. 使用特性
1）電纜導體的最高額定溫度為90℃；
2）短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過250℃；
3）額定電壓U0/U（Um）為：0.6/1（1.2）kV；1.8/3（3.6）kV；
注：Um-設備可承受的“最高系統電壓”的******值。
4. 導體
1）電纜導體截面規格應是符合GBT/3956《電纜的導體》的第1種或第2種裸退火銅導體（或鍍金屬層退火銅導體），或者這兩種之一的裸鋁線導體（或鋁合金線導體）；或者第5種裸銅導體（或鍍錫金屬層退火銅導體）。
20℃時導體******電阻，應符合GB/T3956規定的系列標稱截面相對應規格的技術參數值。
5. 絕緣
5.2.1絕緣(XLPE)的標稱厚度應符合標準的規定，絕緣層的厚度平均值應不小于標稱值，絕緣層最薄處的厚度應不小于標稱值的90%-0.1mm。
5.2.2絕緣應緊密擠包在導體上，絕緣表面應平整、色澤均勻；
5.2.3絕緣線芯應按GB/T3048.9的規定進行火花電壓試驗，不同絕緣標稱厚度的火花試驗電壓。
6.多芯電纜的內襯層和填充材料
多芯電纜的纜芯、內襯層和填充物材料，應采用適合電纜的運行溫度要求，并與電纜絕緣料（PVC、 XLPE或EPR）等相兼容。
a繞包式內襯層厚度：纜芯直徑在40mm及以下者，近似厚度取0.4mm；大于40mm時，則取0.5mm；
b擠包型式的內襯層近似厚度尺寸。

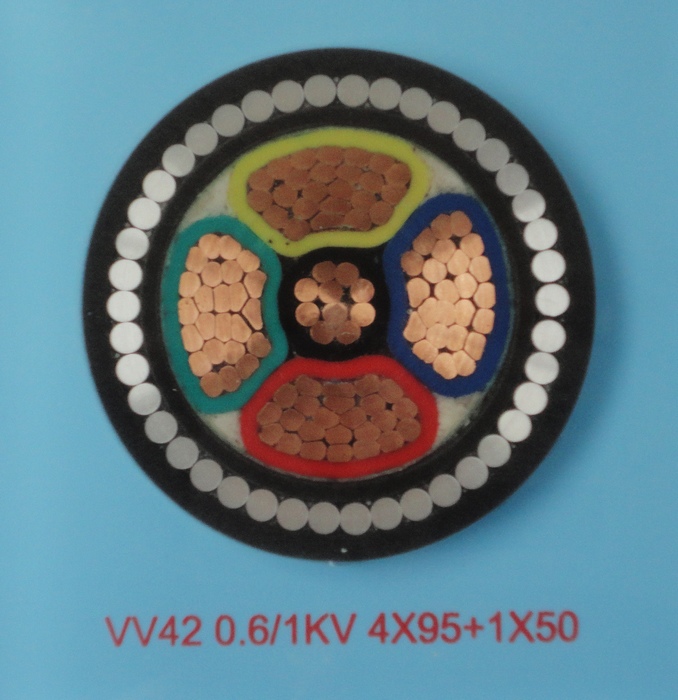

7．金屬鎧裝
1）金屬鎧裝類型，本標準包括鎧裝類型如下：
a.扁金屬絲鎧裝；
b.圓金屬絲鎧裝；
c.雙金屬帶鎧裝；
注：經制造方與購買方協商一致，額定電壓0.6/1kV導體截面不超過6mm2的電纜，可采用鍍鋅編織鎧裝。
2）材料
圓金屬絲或扁金屬線應是鍍鋅鋼絲、銅絲或鍍錫銅絲、鋁或鋁合金絲。
金屬帶為鋼帶、鍍鋅鋼帶、鋁或鋁合金帶，鋼帶應采用具有商品質量認可的熱軋或冷軋鋼帶。
3）雙金屬帶鎧裝
金屬帶鎧裝應螺旋繞包兩層，外層金屬帶的中間大致在內層金屬帶間隙上方，包帶間隙應不大于金屬帶寬度的50%。
8. 電纜的外護套：所有各型電纜都應具有外護套
電纜外護套用戶有特定使用條件要求，可協議用其他顏色制造（有防白蟻要
求時，在護套料配方中可添加對人類及環境無害的化學添加劑）。
擠包外護套標稱厚度值Ts（mm），按TS＝0.035D+1.0計算。其中，D-
擠包護套前電纜的直徑。
注：單芯電纜擠套標稱厚度不小于1.4mm；多芯電纜擠套的標稱厚度應不
小于1.8mm。
注：1）聚烯烴護套符合GB/T12666和GB/T8815的要求；
2）阻燃和耐火電纜還應符合GB/T19666-2005的要求。
9.其它
電纜結構組合用各種材料的電氣、機械物理性能要求和試驗方法，均按GB/T12706.1-2008各種有關條款規定，合格者用于電纜的本體制造，保證電纜產品質量。
